랜 케이블(UTP, FTP, STP): 구조와 종류, 랜선 배열의 이해

1. 랜 케이블의 종류

랜 케이블은 차폐(Shielding) 여부와 구조에 따라 나뉩니다.

---

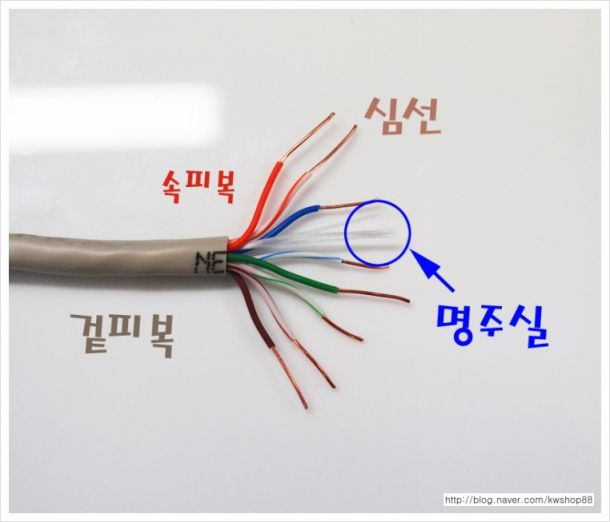

a. UTP (Unshielded Twisted Pair)

• 특징:
  • 쉴드가 없는 케이블로, 2선씩 꼬여 있는 구조.
  • 꼬임은 이더넷 신호의 전자기 유도 간섭을 줄이기 위함.
  • 외부 차폐 없이 전선과 피복만으로 구성.
  • 일반적인 랜 케이블로, 가정용 네트워크에서 널리 사용.
• 장점:
  • 경제적이고 설치가 용이.
• 단점:
  • 외부 간섭에 약함.

---

b. FTP (Foiled Twisted Pair)

• 특징:
  • 4가닥의 선을 알루미늄 은박으로 감싸 차폐 효과를 제공.
  • S/UTP(Screened UTP)라고도 불림.
  • UTP 대비 외부 간섭 차단 효과가 우수.
• 사용처:
  • 공장과 같이 전자기 간섭이 많은 환경에서 사용.

---

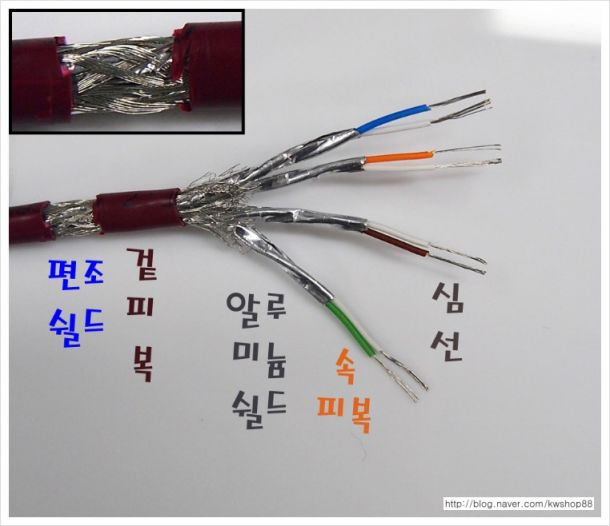

c. STP (Shielded Twisted Pair)

• 특징:
  • 각각의 꼬임쌍이 독립적인 쉴드로 감싸져 있음.
  • 외부에 추가적인 은박 쉴드(S/STP)가 있을 수 있음.
  • 외부 간섭에 가장 강한 성능 제공.
• 장점:
  • 외부 간섭 및 전기 신호 간섭 차단 효과 최고.
• 단점:
  • 설치 및 사용이 복잡하며 가격이 높음.
• 적용:
  • 데이터 센터, 민감한 통신 환경 등.

---

2. 단선과 연선의 차이

• 단선:
  • 한 가닥의 구리선.
  • 유연성이 낮고 가격이 저렴.
  • 고정된 환경에서 적합.
• 연선:
  • 여러 가닥의 얇은 구리선.
  • 유연성이 뛰어나며 변형에 강함.
  • 이동성이 많은 환경에서 적합.

---

3. 랜 케이블 배열

랜 케이블 배열은 사용 목적에 따라 달라집니다.

a. 다이렉트 랜 케이블 (T568B)

• 구조:
  • 시작 배열과 끝 배열이 동일.
• 사용 목적:
  • 서로 다른 기기 간 연결 (예: PC ↔ 스위치).

b. 크로스 랜 케이블 (T568A)

• 구조:
  • 한쪽은 다이렉트 배열, 다른 쪽은 크로스 배열.
• 사용 목적:
  • 동일한 기기 간 연결 (예: PC ↔ PC).
• 황색과 녹색: Tx(송신)와 Rx(수신) 역할을 교차.

---

4. 각 선의 역할

• 청색/갈색 선:
  • 기본적으로 데이터 전송에 사용되지 않음.
  • 청색: 전화선으로 사용.
  • 갈색: PoE(Power over Ethernet) 장비에 직류 전원 공급.
• 2페어 케이블:
  • 청색과 갈색이 없는 랜 케이블.
  • 일반적으로 사용 가능하지만, 기가비트 네트워크에서는 4페어 필요.

---

5. 랜 케이블 연결 과정

1. 커넥터 확인: 포트에 맞는 RJ45 커넥터 사용.
2. 배열 선택: 다이렉트 또는 크로스 배열 확인.
3. 케이블 제작:
   • UTP 스트리퍼로 피복 제거.
   • 심선을 정렬 후 커넥터에 삽입.
   • 크림핑 도구로 커넥터 고정.

---

6. 요약

• UTP, FTP, STP는 각각 외부 간섭 차단 성능에 따라 구분.
• 다이렉트와 크로스 배열은 연결하려는 기기에 따라 결정.
• 케이블 제작 시 선의 배열과 목적에 맞는 구성을 이해해야 안정적인 네트워크 구축 가능.
